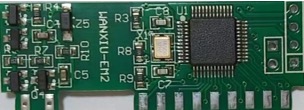

No

名称

Type

功能定义

PIN 1

PIN 22

DA

IN/OUT

DALI输入/输出

PIN 2

PIN 21

DA

IN/OUT

DALI输入/输出

PIN 3

Maintain Mode

IN

TYPE B：

H：Non-Maintain Mode，需要给该引脚一个高电平(2.0V~VCC)，引脚悬空为高电平。

L：Maintain Mode，应急灯常亮，应急灯只在应急和测试时亮，需要给该引脚一个低电平(0V~0.3V)。

TYPE D：不支持Maintained模式，此引脚功能悬空。

PIN 4

DC-DC 应急LED控制

OUT

Type B模块

DC-DC输出开关（输出口）：用于控制打开或者关闭应急照明灯，高电平为ON，低电平为OFF。

1. 有AC并且在Maintain模式下，DALI系统下发ON/OFF指令可以直接改变PIN4电平控制应急灯进行亮灭变化。Maintain 模式默认为ON状态。

Non-maintain模式默认为OFF，且不支持ON OFF指令。

2. 无AC时，则进入应急状态，PIN4输出高电平点亮应急灯。

直到电池低于截止电压，PIN4输出低电平，关闭应急输出。

也就是Maintain模式PIN4默认状态和应急状态都为高电平，收到OFF指令或应急截止时，变为低电平。

Type D模块

DC-DC输出开关（输出口）：用于控制打开或者关闭应急照明灯

1 ：AC模式P4输出低电平，停电时 进入应急状态，PIN4从低电平变为输出高电平，打开应急照明灯。

2 ：应急结束时，从高电平切换为低电平，关闭应急照明灯。

3 ： 在有AC的情况下，启动测试时 包括功能检和持续检  下4脚也输出高电平，打开应急输出对电池进行放电。

4 ： 在应急模式下，检测到电池低于截止电压，则关闭PIN4输出。

PIN 5

模块供电开关

OUT

应急回路开关（输出口）：用于控制打开或者关闭单片机供电

1：输出高电平时，允许外部给单片机供电

2：输出低电平时，关闭模块供电，单片机停止工作。

3：正常情况下5脚持续输出高电平，在电池到达过放电下限时（参考11脚数据），5脚输出低电平 ，关断模块供电减少对电池电量的消耗，从而避免电池过放电。

PIN 6

Battery charge

电池充电输出开关

OUT

 电池充电输出开关（输出口）：用于控制打开或者关闭电池充电，和7脚、10脚配合用于控制电池充放电管理。

1：输出高电平时，打开电池充电回路，电池开始充电

2：输出低电平时，关闭电池充电回路，电池停止充电

3：在充电模式下，输出高电平，应急模式（包括功能测试和电池持续时间测试）下输出低电平

4：在充电模式下，检测到电池故障6脚不动作

PIN 7

电池空载检测

以及电池温度检测

ADC IN

电池空载以及NTC温度检测检测，用于检测电池是否空载、是否处于高温、或低温保护状态。此引脚连接电池包的NTC信号，NTC电阻B常数为3590±1%。

NTC电阻25℃阻值10k，100k均可，应急电源主PCB板上需连接对应阻值的固定电阻。

例如：电池内部10k/100k NTC电阻连接GND，应急电源主板上放置10k/100k 1%电阻一端接3.3V，一端接NTC信号，电池未连接时 NTC信号被10k/100k电阻上拉到3.3V。

电池温度与NTC信号电压关系：

①电池温度0℃时，NTC信号为2530mV。

②电池温度25℃时，NTC信号为1650mV。

③电池温度55℃时，NTC信号为765mV。

 1：若7脚输入电压 ≥ 3.2V 表示电池空载

2：若7脚输入电压 在2.53~3.2V范围 表示电池处于低温保护模式，停止充电。

3：若7脚输入电压  在0.765~2.53V范围电池表示电池恢复正常，正常充电。

4：若7脚输入电压  ≤0.765V范围电池表示处于高温保护模式，停止充电。

上述第2、4种状态停止充电时，6脚输出低电平。

PIN 8

Jumper

ADC IN

小时数电压输入，用于选择1H/1.5H/3H。MCU只在上电复位时读取一次引脚电压。

1H：0.0V~1.0V

1.5H：1.0V~2.0V ， 1.5H档位，首次电池放电测试时间为2H。

3H：2. 0V~VCC

PIN 9

LED detection

ADC IN

输出电压检测（输入口），用于检测应急照明灯是否正常

1：若9脚输入电压 > 2.77V || 9脚输入电压 < 0.33V 表示应急照明灯故障

2：若9脚输入电压 > 0.33V &&9脚输入电压 < 2.77V 表示应急照明灯正常

Non-Maintain mode如果检测到故障，在当前状态下不能恢复，必须要状态切换后（市电-应急或者应急-市电），再重新进行检测恢复；或者MCU复位后恢复。

功能、放电测试过程中，如果检测到负载故障，测试将会终止并输出测试失败结果。

应急过程中，如果检测到负载故障，会进行间歇性点灯检测故障是否已修复。

PIN 10

AC Input

市电电压检测

ADC In

市电电压检测（输入口），用于检测市电经过变压器后的电压，判断此时应该工作在充电模式还是应急模式

1 ： 若10脚的输入电压 <1.5V，表示此时应进入应急模式

2 ： 若10脚的输入电压 >1.7V，表示此时应进入AC模式

PIN 11

Battery  Voltage

电池电压

ADC In

电池电压检测（输入口），用于检测电池电压，和7脚配合判断电池状态正常或者异常

1：若11脚输入电压 < 0.2V 表示电池短路

2：若11脚输入电压 > 0.2V && 7脚输入电压 < 0.8V 表示电池恢复正常

3：若11脚输入电压 > 1.75V 表示电池充饱，停止充电

4：若11脚输入电压 < 1.3V 表示电池放电下限;

5：若11脚输入电压 < 1.1V 表示电池过放下限；

PIN 12

继电器 ON/OFF

OUT

TYPE B：此引脚悬空不用。

TYPE D：电源输入开关控制口（输出口）：用于控制外部LED驱动开关，仅Type D支持此功能。

1：输出高电平时，打开继电器，外部常亮驱动可以驱动应急照明灯常亮

2：输出低电平时，断开继电器，外部常亮驱动无法控制应急照明灯常亮

3：在充电模式下输出高电平，应急模式（包括功能检和持续检）下输出低电平

PIN 13

自检开关

IN

H：悬空状态，引脚默状态认为高电平

L：当给该引脚一个低电平(小于0.3V)， 开关按下200ms~1秒，启动1次功能测试，对电池放电5秒，检查基本功能是否正常。

自检开关按下3-10秒，启动电池持续时间测试，检测电池容量是否满足应急时间要求。

PIN 14

预留

NC

悬空，不使用

PIN 15

Red LED(G)+

OUT

连接双色LED指示灯红色引脚，红灯亮时，此引脚为高电平

参看指示灯状态说明

PIN 16

Green LED(G)+

OUT

连接双色LED指示灯绿色引脚，绿灯亮时，此引脚为高电平

参看指示灯状态说明

PIN 17

预留

NC

悬空，不使用

PIN 18

预留

NC

悬空，不使用

PIN 19

VCC

IN

VCC 输入引脚，供电范围是 3.3V ±2% ，当有A接入时由 AC 供电，没 AC 接入时由电池供电, 3.3V以下工作电压可以根据需求进行定制

PIN 20

GND

IN

模块电源地输入引脚

序号

指示灯状态

功能含义

1

绿灯常亮

产品功能正常

2

绿灯快速闪烁

正在进行功能测试（Function Test），功能自检

3

绿灯慢速闪烁，周期2秒

正在进行放电测试（Duration Test），寿命自检

4

绿灯快速闪烁2次，停顿1秒

Inhibit Mode

5

红灯慢速闪烁2次，停顿1秒

电路故障，充电故障或者其它硬件故障

6

红灯快速闪烁

电池放电测试时间不足（容量不足）

7

 红灯慢速闪烁

电池故障，电池开路、短路

8

红灯常亮

LED故障，负载开路或者短路

9

红绿灯全灭

进入应急状态、休眠状态、或者电路未通电

10

红绿交错闪烁6次

显示DALI短地址，绿表示1，红表示0，例如000111表示7
