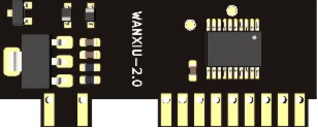

产品型号：WANXIU-2.0
工作温度：-40~105℃
外形结构：裸板
安装方式：平放
产品重量：5g
模块尺寸：35.7mm（长）×13mm（宽）
供电电源：DC＋5V
待机功耗：<0.1W
电气隔离：输入／输出光耦隔离（>6.5mm）
DALI2.0认证：配合电源过了DALI2.0(2018版)认证，可以提供DALI2.0认证证书
DALI2解码模块使用手册
一、概述
欢迎使用本公司的DALI解码模块，我公司拥有“DALI第一套协议”（DALI 1.0），“DALI第二套协议”（DALI 2.0），“DALI NFC”，“DALI调色温”，“DALI应急”，“DALI模拟调光”(无频闪)，“DALI感应”，“DALI开关”，“DALI旋钮和滑条” ，“DALI照度”等模块，具备10年以上的DALI行业经验，支持客户LED电源过DALI 2.0认证。
该模块体积微小，采用了先进的控制技术，完美兼容TRIDONIC（锐高），OSRAM（欧司朗），飞利浦（邦奇），路创，欧华，施耐德，快思聪，西门子，ABB等任何国际知名品牌的DALI控制系统，把国际上广泛采用的DALI标准控制信号转换成PWM信号，使普通照明产品立即具备DALI接口，可广泛用于酒店，会堂，办公区域等各种需要调光控制的场合。
本公司DALI2.0已过最新2018版认证，可以提供DALI2.0认证证书证明。
二、功能
DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线，它采用曼彻斯特编码的数字式传输，具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。该数字总线与模拟式的0-10V调光总线相比，具有调光精确，可寻址、稳定，可集中控制，安装方便等特点。
1、高性能
本模块采用进口IC设计，功耗低，性能强，工作稳定可靠。
2、模块化
模块化设计，超小体积， 引脚少，方便生产，与LED驱动电源，荧光灯电子镇流器集成更容易，可以以最快的速度设计出可靠稳定的DALI协议照明产品。
3、DALI功能
具备完整的DALI接口功能，符合IEC 62386-101：2018，IEC 62386-102：2018，IEC 62386-207：2018标准，兼容性好，可以兼容任何符合DALI协议的设备，通过输入标准的DALI信号，实现产品的开关、调光、场景、群组、编址等功能。
4、灵活性
本模块输出PWM调光信号，最大输出电流10mA，调光范围为0~100%(可调)，可以适应各种PWM/模拟调光接口的驱动芯片，设计更灵活。
5、可定制
为了满足客户的特殊需求，可定制相应的模块。
三、特点
1、兼容高压
防止灯具施工人员不小心将市电线（AC220）接入DALI接口而造成LED驱动损坏，目前兼容高压的部分只有国外一些做LED驱动的大品牌公司所有。
2、完全兼容TRIDONIC（锐高），OSRAM（欧司朗），飞利浦（邦奇），路创，欧华，施耐德，快思聪，西门子，ABB等任何国际知名品牌的DALI控制器。
3、同时具备DALI和PUSH功能。
根据DALI线上的电压自动实现DALI和PUSH调光功能，当DALI线上的电压为9.5-22.5V时自动实现为DALI功能，当DALI线上的电压为100V-300V时自动实现PUSH调光功能。
4、模块使用灵活，可使用在LED驱动，荧光灯电子镇流器（T5/T8/TC-L/TC-D/TC-T/TC-L/TC-C等）调光控制器等产品上。
四、DALI电源过DALI2.0认证
如客户产品需要过DALI2.0认证，请先按照我公司的“模块使用正确与否测试方法”测试模块的“VCC”， “ERR-S”，“ERR-O”是否OK，OK后再将产品寄我公司DALI实验室做进一步完整测试，我公司测试OK后再将产品快递到DALI认证结构做DALI2.0认证。
五、电气特性
DT6电气特性如下
引脚
标识
说明
电气参数
PIN1/2
DA/Push
DALI/Push输入引脚
DALI：DC+9.5～22.5V（接口电流<2mA）。
PIN3
VSS
电源地输入引脚
电源地。
PIN4
VCC
电源正极输入引脚
DC +4.5～5.1V， 10mA，偏离5V越小越好。
PIN5
ERR-S
短路信号输入引脚
使用DALI指令读取产品工作状态时，显示的状态由此引脚决定。如果此引脚输入为高电平时，显示产品的工作状态错误，输入电压范围是DC +4～5.1V，输入电流<1mA；如果此引脚输入为低电平时，显示产品的工作状态正确，输入电压范围是DC 0～+0.4V，输入电流<1mA。
▲如产品不需要识别该状态时，此引脚必须接地（VSS），不能悬空。
PIN6
ON
开关灯信号输出引脚
接收到DALI关灯信号时，输出低电平，其他为高电平。
▲不使用时，此引脚闲空。
PIN7
PWM
调光信号输出引脚
输出电压为VCC，最大输出电流10mA，建议小于1mA，接收到DALI关灯信号时，输出低电平。
PIN8
ERR-O
空载信号输入引脚
使用DALI指令读取产品工作状态时，显示的状态由此引脚决定。如果此引脚输入为高电平时，显示产品的工作状态错误，输入电压范围是DC +4～5.1V，输入电流<1mA；如果此引脚输入为低电平时，显示产品的工作状态正确，输入电压范围是DC 0～+0.4V，输入电流<1mA。
▲如产品不需要识别该状态时，此引脚必须接地（VSS），不能悬空。
PIN9
DIP1
拨码设置DIP1
1：DIP1、DIP2、DIP3内部已有上拉电阻，外部直接接拨码开关到电源地即可。
2：如某个DIP不使用，直接悬空即可。
3：如只需要拨4档，最高位DIP1不使用直接悬空。
4：如只需要拨2档，则DIP1，DIP2不使用直接悬空，DIP3直接接拨码开关到电源地即可。
DIP组合
默认256级
DIP1
DIP2
DIP3
OFF
OFF
OFF
OFF
OFF
ON
PIN10
DIP2
拨码设置DIP2
OFF
ON
OFF
OFF
ON
ON
ON
OFF
OFF
PIN11
DIP3
拨码设置DIP3
ON
OFF
ON
ON
ON
OFF
ON
ON
ON
Push：AC100~300V（接口电流<5mA）。
DT8电气特性如下：
引脚
标识
说明
电气参数
PIN1/2
DA/Push
DALI/Push输入引脚
DALI：DC+9.5～22.5V（接口电流<2mA）。
PIN3
VSS
电源地输入引脚
电源地。
PIN4
VCC
电源正极输入引脚
DC +4.5～5.1V， 10mA，偏离5V越小越好。
PIN5
ERR-S
冷色温
暖色温
输出短路信号输入引脚
使用DALI指令读取产品工作状态时，显示的状态由此引脚决定。如果此引脚输入为高电平时，显示产品的工作状态错误，输入电压范围是DC +4～5.1V，输入电流<1mA；如果此引脚输入为低电平时，显示产品的工作状态正确，输入电压范围是DC 0～+0.4V，输入电流<1mA。
▲如产品不需要识别该状态时，此引脚必须接地（VSS），不能悬空。
PIN6
PWM1
冷色温
调光信号输出引脚
输出电压为VCC，最大输出电流10mA，建议小于1mA，接收到DALI关灯信号时，输出低电平。
PIN7
PWM2
暖色温
调光信号输出引脚
输出电压为VCC，最大输出电流10mA，建议小于1mA，接收到DALI关灯信号时，输出低电平。
PIN8
ERR2
冷色温
暖色温
空载信号输入引脚
使用DALI指令读取产品工作状态时，显示的状态由此引脚决定。如果此引脚输入为高电平时，显示产品的工作状态错误，输入电压范围是DC +4～5.1V，输入电流<1mA；如果此引脚输入为低电平时，显示产品的工作状态正确，输入电压范围是DC 0～+0.4V，输入电流<1mA。
▲如产品不需要识别该状态时，此引脚必须接地（VSS），不能悬空。
PIN9
DIP1
拨码设置DIP1
1：DIP1、DIP2、DIP3内部已有上拉电阻，外部直接接拨码开关到电源地即可。
2：如某个DIP不使用，直接悬空即可。
3：如只需要拨4档，最高位DIP1不使用直接悬空。
4：如只需要拨2档，则DIP1，DIP2不使用直接悬空，DIP3直接接拨码开关到电源地即可。
DIP组合
默认
256级
DIP1
DIP2
DIP3
OFF
OFF
OFF
OFF
OFF
ON
PIN10
DIP2
拨码设置DIP2
OFF
ON
OFF
OFF
ON
ON
ON
OFF
OFF
PIN11
DIP3
拨码设置DIP3
ON
OFF
ON
ON
ON
OFF
ON
ON
ON
Push：AC100~300V（接口电流<5mA）。
